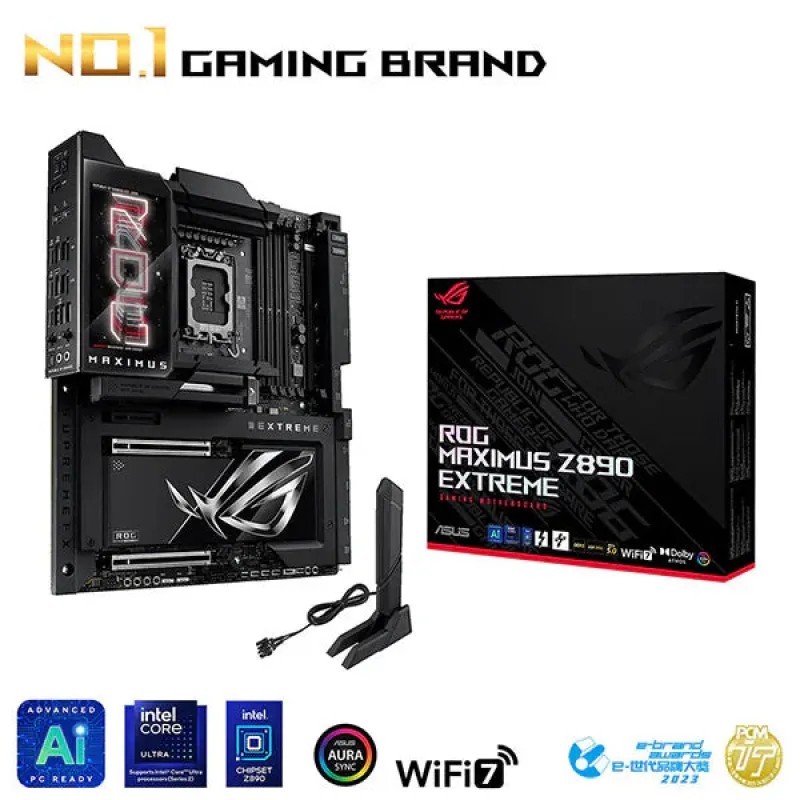

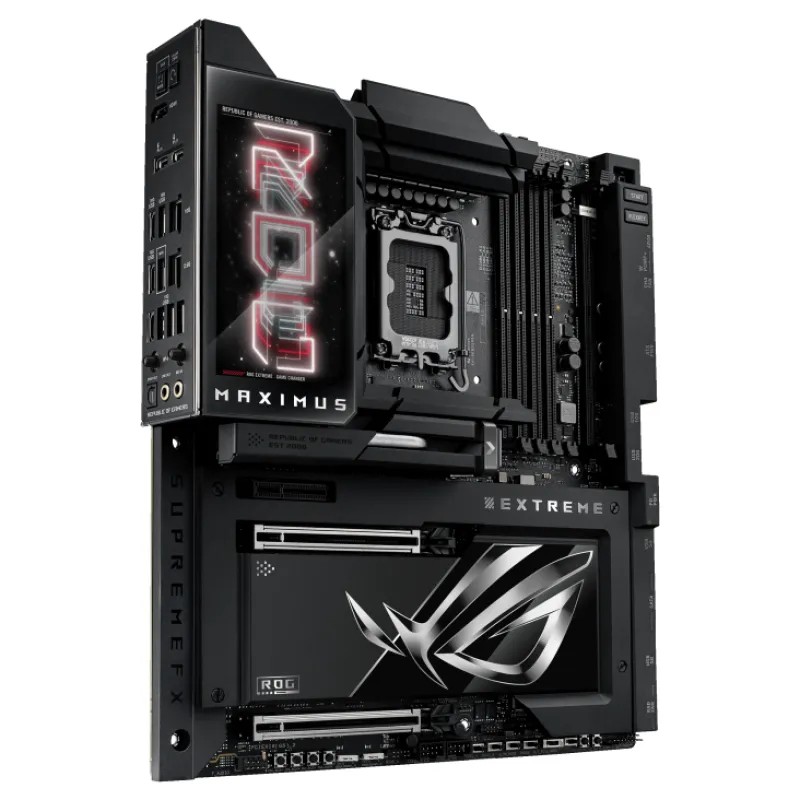

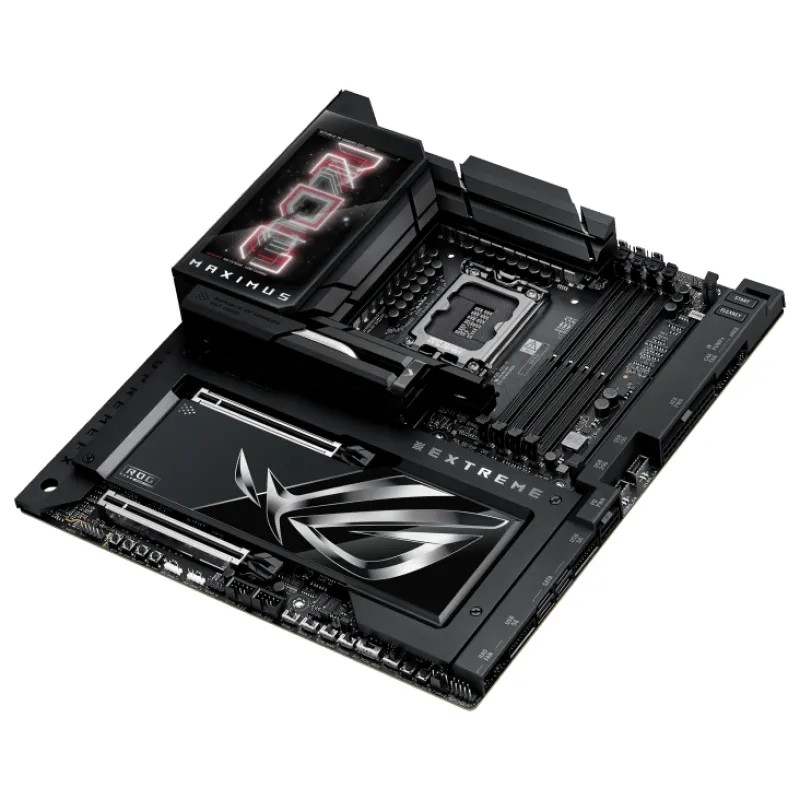

模型节点ROG MAXIMUS Z890 EXTREME

中央处理器支持英特尔®酷睿™ 超极本处理器（第二代），LGA1851 接口。

支持英特尔®睿频加速技术 2.0 和英特尔®睿频加速 Max 技术 3.0**

* 请访问 https://www.asus.com/support/download-center/ 查看 CPU 支持列表。

** 英特尔®睿频加速 Max 技术 3.0 的支持取决于 CPU 型号。晶片组英特尔® Z890 芯片组记忆体4 个 DIMM 插槽，最大支持 192GB，DDR5

内存，最高支持 9200+MT/s (OC)，支持非 ECC、无缓冲、时钟频率可调无缓冲 DIMM (CUDIMM)*。

双通道内存架构，

支持 Intel® Extreme Memory Profile (XMP) 内存模块，支持

ASUS Enhanced Memory Profile III (AEMP III)，

支持 DIMM Flex ，支持

DIMM Fit，支持

NitroPath DRAM 技术。

* 支持的内存类型、数据速率（速度）和 DRAM 模块数量取决于 CPU 和内存配置，更多信息请参阅产品信息网站“支持”选项卡下的 CPU/内存支持列表，或访问 https://www.asus.com/support/download-center/。我们将根据市面上量产内存产品的规格进行调整。

* 非 ECC、无缓冲 DDR5 内存支持片上 ECC 功能。显示晶片1 个 HDMI ™端口**

2 个 Intel® Thunderbolt ™ 5 端口（USB Type-C® ），支持 DisplayPort 和 Thunderbolt™ 视频输出***

* 图形规格可能因 CPU 型号而异。请访问 www.intel.com 获取最新信息。

** 最高支持 8K@60Hz（DSC 模式），具体规格请参见 HDMI 2.1 规范。

*** 最多支持 1 台 8K@60Hz（DSC 模式）+ 2 台 4K@60Hz 显示器。建议使用经过验证的 Thunderbolt™ 线缆串联显示器。

**** 有关分辨率支持，请查看 DisplayPort 2.1 规范。带宽受 DisplayPort™ 2.1 限制，最高可达 77.4 Gbit/s。

***** 在 Thunderbolt ™  4 模式下，最高支持 1 台 8K@60Hz（DSC 模式），最大总带宽可达 23.8Gbps。有关分辨率支持，请查看 DisplayPort 2.1 规范。在DP Alt模式下，最高支持UHBR20。

******VGA分辨率支持取决于处理器或显卡的分辨率。

*******安装操作系统时，请确保您的显示器已连接到后置I/O面板上的HDMI端口或独立显卡。增强槽英特尔®酷睿™ 超极本处理器（第二代）*

2 个 PCIe 5.0 x16 插槽（支持 x16 或 x8/x8 或 x8/x4/x4 模式）**

英特尔® Z890 芯片组**

1 个 PCIe 4.0 x4 插槽

* 请查看支持网站上的 PCIe 通道划分表 (https://www.asus.com/support/FAQ/1037507/)。**M.2_3

和 M.2_4 与 PCIEX16(G5)_2 共享带宽。启用 M.2_3 时，PCIEX16(G5)_1 将以 x8 模式运行，PCIEX16(G5)_2 将以 x4 模式运行。启用 M.2_3 和 M.2_4 时，PCIEX16(G5)_1 将以 x8 模式运行，PCIEX16(G5)_2 将被禁用。

- 为确保所安装设备的兼容性，请访问 https://www.asus.com/support/download-center/ 查看支持的外围设备列表。

资料储存应用总共支持多达 6 个 M.2 插槽和 4 个 SATA 6Gb/s 端口*

支持 Intel® Core ™ Ultra 处理器（第二代）*

M.2_1 插槽（M Key），支持 2242/2260/2280/22110 型号（支持 PCIe 5.0 x4 模式）

M.2_2 插槽（M Key），支持 2242/2260/2280 型号（支持 PCIe 4.0 x4 模式）

M.2_3 插槽（M Key），支持 2242/2260/2280/22110 型号（支持 PCIe 5.0 x4 模式）**

M.2_4 插槽（M Key），支持 2242/2260/2280 型号（支持 PCIe 5.0 x4 模式）**

Intel® Z890 芯片组DIMM.2_1

插槽（M Key），通过 ROG Q-DIMM.2 接口2230/2242/2260/2280/22110（支持 PCIe 4.0 x4 模式）

DIMM.2_2 插槽（M Key），通过 ROG Q-DIMM.2 插槽，型号 2230/2242/2260/2280/22110（支持 PCIe 4.0 x4 模式）

4 个 SATA 6Gb/s 端口

*Intel®快速存储技术支持 PCIe RAID 0/1/5/10 和 SATA RAID 0/1/5/10，CPU 的 M.2 插槽仅支持 RAID 0/1/5。

**M.2_3 和 M.2_4 与 PCIEX16(G5)_2 共享带宽。启用 M.2_3 时，PCIEX16(G5)_1 将运行在 x8 模式下，PCIEX16(G5)_2 将运行在 x4 模式下。当 M.2_3 和 M.2_4 启用时，PCIEX16(G5)_1 将以 x8 运行，而 PCIEX16(G5)_2 将被禁用。区域网路1 个 Intel® 2.5Gb以太网卡，

1 个 Marvell® AQtion 10Gb 以太网卡，

ASUS LANGuard 防盗网卡无线和蓝牙英特尔® Wi-Fi 7*

2x2 Wi-Fi 7 (802.11be)

支持 2.4/5/6GHz 频段**

支持 Wi-Fi 7 320MHz 带宽，传输速率高达 5.8Gbps。

蓝牙® v5.4***

*Wi-Fi 功能可能因操作系统而异。

对于 Windows 11，Wi-Fi 7 需要 24H2 或更高版本才能实现全部功能，Windows 11 21H2/22H2/23H2 仅支持 Wi-Fi 6E。对于 Windows 10，仅支持 Wi-Fi 6。

** 不同国家/地区的 Wi-Fi 6GHz 频段和带宽规定可能有所不同。

*** 蓝牙版本可能有所不同，请访问 Wi-Fi 模块制造商的网站了解最新规格。USB连接端口后置 USB 接口（共 10 个端口）：

2 个 Thunderbolt™ 5 端口（2 个 USB Type-C®端口）

、1 个 USB 20Gbps 端口（1 个 USB Type-C® 端口）、

7 个 USB 10Gbps 端口（5 个 Type-A 端口 + 2 个 USB Type-C® 端口）。

前置 USB 接口（共 10 个端口）

：1 个 USB 20Gbps 接口（支持 USB Type-C® ，最高支持 60W PD/QC4+ 快充）*、

1 个 USB 10Gbps 接口（支持 USB Type-C®端口）

、2 个 USB 5Gbps 接头（支持 4 个额外的 USB 5Gbps 端口

）、2 个 USB 2.0 接头（支持 4 个额外的 USB 2.0 端口） 。USB

Type-C®电源输出：最大 5V/3A。

*USB Type-C®电源输出：5/9/15/20V，最大 3A；PPS：3.3–21V，最大 3A。音效ROG SupremeFX 7.1环绕声高清音频解码器 ALC4082**

- 前后耳机输出阻抗检测

- 支持：插孔检测、多流输出、前面板麦克风插孔重定义

- 高品质120 dB信噪比立体声播放输出和110 dB信噪比录音输入- 前面板音频接口

支持最高32位/384 kHz播放- SupremeFX屏蔽技术- ESS® ES9219四路DAC - LED背光音频插孔- 后置光纤S/PDIF输出端口- 高品质音频电容* 机箱前面板需配备高清音频模块才能支持7.1环绕声输出。** 后面板的LINE OUT端口不支持空间音频。如需使用空间音频，请确保将音频输出设备连接到机箱前面板的音频插孔，或使用USB音频接口设备。

后面板输出端子2 个 Thunderbolt™ 5 USB Type-C®端口、

1 个 USB 20Gbps 端口（1 个 USB Type-C® ）、

7 个 USB 10Gbps 端口（5 个 Type-A + 2 个 USB Type-C® ）、

1 个 HDMI™ 端口、

1 个 Wi-Fi 模块、

1 个 Intel® 2.5Gb以太网端口

、1 个 Marvell® AQtion 10Gb 以太网端口、

2 个带 LED 指示灯的音频插孔、

1 个光纤 S/PDIF 输出端口、

1 个 BIOS FlashBack™ 按钮、

1 个 CMOS 清除按钮内建I/O连接孔风扇和散热相关：

1 个 4 针 CPU 风扇接口、

1 个 4 针 CPU OPT 风扇接口、

2 个 4 针机箱风扇接口、

2 个 4 针散热器风扇接口、

2 个 W_PUMP+ 接口、

1 个 WB_SENSOR 接口。

电源相关：

1 个 24 针主电源接口、

2 个 8 针 +12V CPU 电源接口、

1 个 8 针 PCIe 电源接口。

存储相关：

4 个 M.2 插槽（M Key）、

1 个 DIMM.2 插槽（支持 2 个 M.2 插槽，M Key）、

4 个 SATA 6Gb/s 接口

。USB：

1 个 USB 20Gbps 接口（支持 USB Type-C® ）、

1 个 USB 10Gbps 接口（支持 USB Type-C® ）、

2 个 USB 5Gbps 接口（支持 4 个额外的 USB 5Gbps 端口）

、2 个 USB 2.0 接口（支持 4 个额外的 USB 2.0 端口）。

其他：

1 个 6 针接口。支持 2 个 ARGB Gen 2 接头、

2 个可寻址 Gen 2接头

、1 个 PCIe 模式切换开关、

4 个 BCLK 按钮、

1 个 BIOS 切换按钮、

1 个 FlexKey 按钮、

1 个前面板音频接头 (F_AUDIO)、

1 个液氮模式跳线、

18 个 ProbeIt 测量点、

1 个重试按钮

、2 个 RSVD 开关、

1 个 RSVD接头、

1 个安全启动按钮、

1 个慢速模式开关、

1 个启动按钮

、1 个 10-1 针系统面板接头、

1 个温度传感器接头特别功能极限超频套件

- FlexKey 按钮

- 液氮模式

- ProbeIt功能

- 重试按钮

- 安全启动按钮

- 启动按钮

- 慢速模式

Extreme Engine Digi+

- 10K 黑金电容

- 超细合金电感

华硕 Q-Design 智能设计

- M.2 Q-Latch快拆扣

- M.2 Q-Release 快拆扣

- M.2 Q-Slide 快拆扣

- Q-Release Slim 快拆扣（带 PCIe SafeSlot 安全插槽）

- Q-Antenna快拆天线

- Q-Code

快拆代码 - Q-Connector快拆连接器 -

Q-Dashboard 快拆

控制面板 - Q-LED 指示灯（CPU [红色]、DRAM [黄色]、VGA [白色]、启动设备 [黄绿色]）

- Q-Slot快拆插槽

- Q-DIMM.2快拆插槽

华硕散热解决方案

- 风扇支架

- M.2 散热背板

- M.2 散热片

- 金属背板

- VRM 散热片设计

- 3D VC M.2 散热片

华硕 EZ DIY 套件

- 背板

- BIOS FlashBack™ 快拆按钮

- 清除 CMOS 按钮

- CPU 插槽保护杆

- ProCool散热系统II

- 预装I/O挡板

- SafeSlot

- SafeDIMM

Aura Sync

- 可寻址Gen 2接头

双BIOS

全彩5英寸液晶显示屏

ROG M.2 PowerBoost

前面板 USB 20Gbps，支持QC 4+快充

- 支持：最高60W快充和USB功率监控*

- 输出：5/9/15/20V 最大3A，PPS：3.3–21V 最大3A

- 兼容PD3.0和PPS

* 要支持60W快充，请将电源线连接到8针PCIe电源接口，否则仅支持27W快充。软件功能ROG 专属软件

- ROG CPU-Z

- Dolby Atmos

- Internet Security（一年完整版）

ASUS 专属软件

Armoury Crate

- AIDA64 Extreme（一年完整版）

- Aura Creator

- Aura Sync

- Fan Xpert 4（含 AI Cooling II）

- GameFirst

- HWiNFO

- 节能模式

- LCD 显示

ASUS AI Advisor

ASUS Driver Hub

Turbo Vcore

ASUS GlideX

Thunderbolt™ Share

USB Wattage Watcher

WinRAR（40 天免费试用）

Adobe Creative Cloud（免费试用）

UEFI BIOS

AI 超频指南

NPU Boost

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash

- ASUS UEFI BIOS EZ Mode

- ASUS MyHotkeyBIOS2 x 256 Mb 闪存 ROM，UEFI AMI BIOS管理能力WOL by PME配件线缆：

1 条 1 转 3 ARGB 分线器线缆、

1 条 1 转 2 ARGB 分线器线缆、

2 条 1 转 4 风扇分线器线缆

、2 包 ROG 编织 SATA 6G 线缆、

1 包三合一热敏电阻线缆

；ROG Q-DIMM.2 内存条（带散热片）

： 1 条 ROG DIMM.2 内存条（带散热片

）、1 包 ROG Q-DIMM.2 专用 M.2 散热垫、

2 个 ROG Q-DIMM.2

专用导热垫；附加散热套件

：2 个 M.2 22110 专用导热垫、

1 个 DDR5 风扇支架

；其他：

1 个 ASUS WiFi Q 天线、

1 个 Q 连接器、

1 张 ROG 标志贴纸、

1 个 ROG 螺丝刀、

1 张 ROG 贴纸、

1 张 ROG VIP 卡、

2 包 M.2 Q-Slide 滑盖、

6 个 M.2 背板橡胶垫、

1 个 ROG 开瓶器；

安装介质：

1 个包含实用程序的 U 盘驱动程序

文档

1 x 快速入门指南作业系统Windows 11（22H2 及更高版本）主机板尺寸E-ATX规格

12英寸 x 10.9英寸（30.5厘米 x 27.7厘米）
