模型

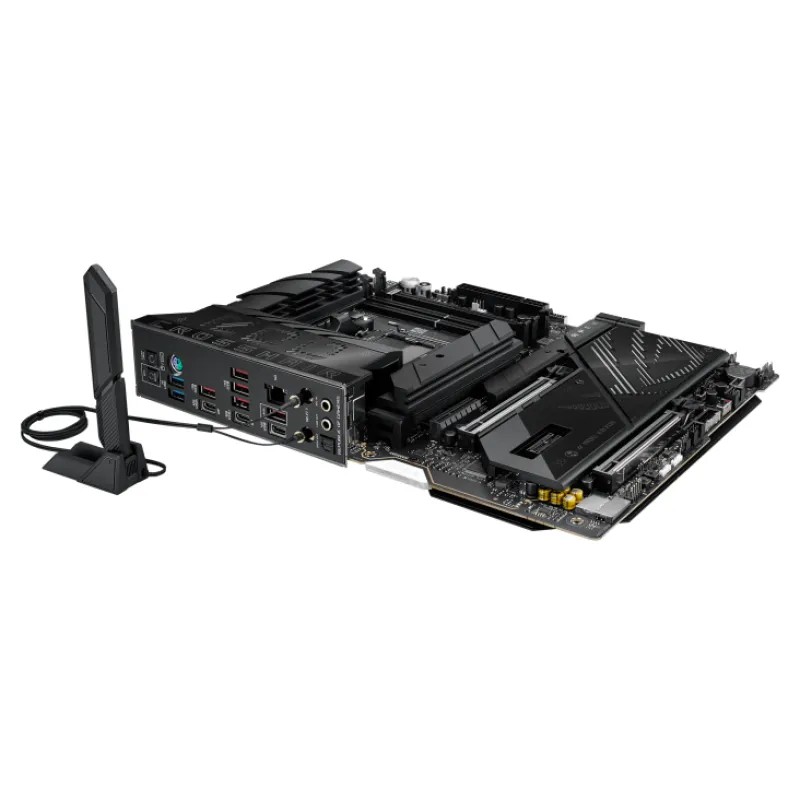

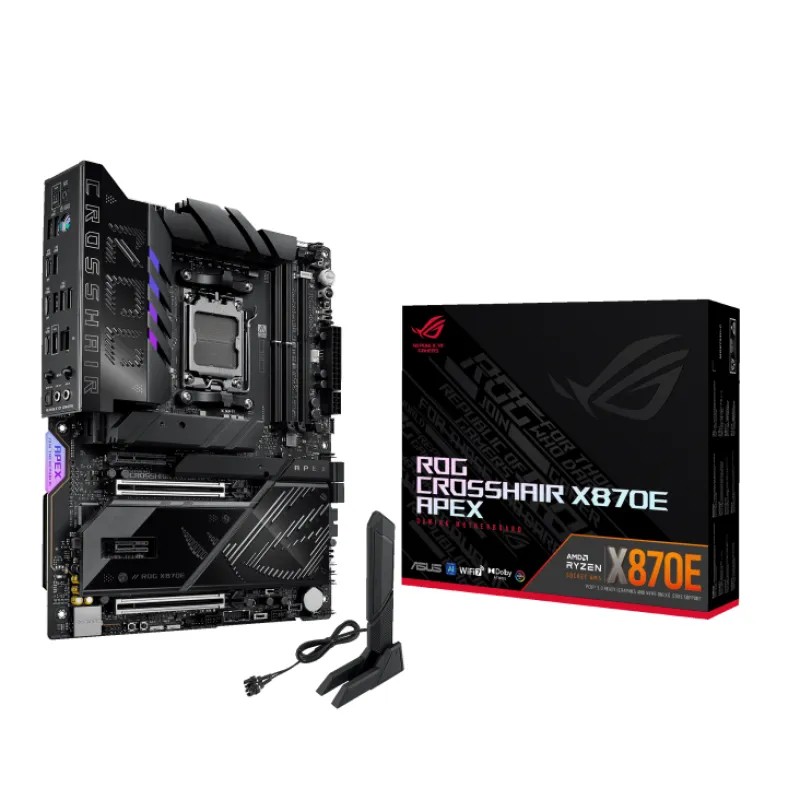

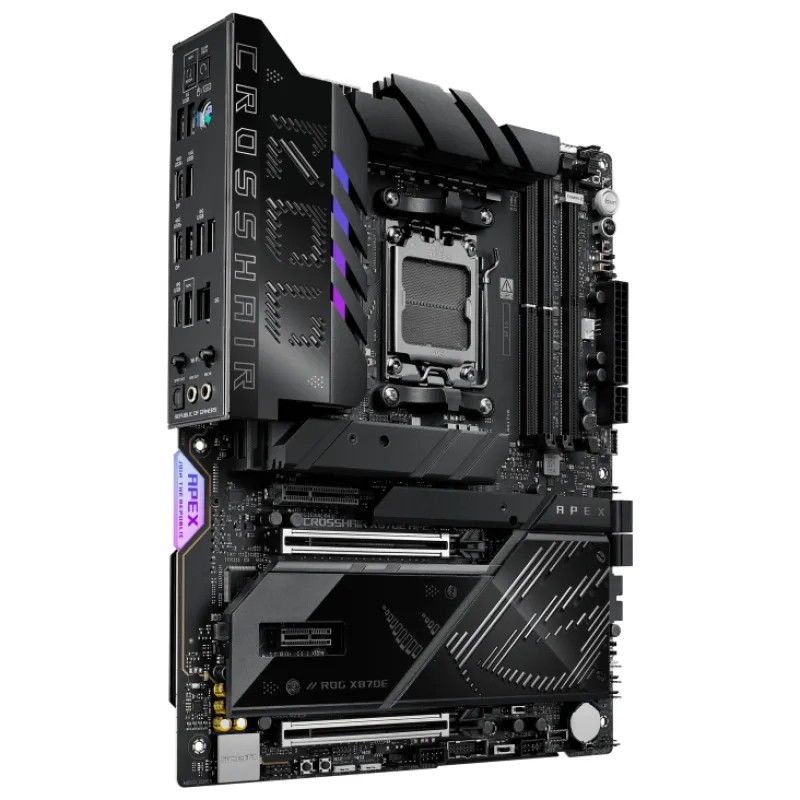

ROG CROSSHAIR X870E APEX

中央处理器AMD Socket AM5 适用于 AMD Ryzen™ 9000、8000 和 7000 系列台式机处理器*

* 有关 CPU 支持列表，请参阅 https://www.asus.com/support/download-center/。芯片组AMD X870E记忆2 个 DIMM 插槽，最大支持 128GB DDR5 内存。 搭配 Ryzen™ 9000 系列处理器时，

最高支持8200+MT/s(OC) 频率 ；搭配 Ryzen™ 8000 系列处理器时，最高支持 9600+MT/s (OC) 频率；搭配 Ryzen™ 7000 系列处理器时，最高支持 8000+MT/s(OC)频率。支持 ECC 和非 ECC、无缓冲内存*。采用 双通道内存架构。 支持 AMD 扩展超频配置文件 (EXPO™) 和华硕增强内存配置文件 (AEMP) 。* 支持的内存类型、数据速率（速度）和 DRAM 模块数量取决于 CPU 和内存配置。更多信息，请参阅产品信息网站“支持”选项卡下的 CPU/内存支持列表，或访问 https://www.asus.com/support/download-center/。* 非 ECC、无缓冲 DDR5 内存支持片上 ECC 功能。

图形2 个 USB4® ( 40Gbps) 端口支持 USB Type-C®显示输出*。

图形规格可能因 CPU 型号而异。请参阅 AMD CPU 规格。VGA

分辨率支持取决于处理器或显卡的分辨率。

*根据 DisplayPort 1.4a 标准，最高支持 4K@60Hz。扩展槽AMD Ryzen™ 9000 和 7000 系列台式机处理器*

2 个 PCIe 5.0 x16 插槽，采用 Q-Release Slim 技术（支持 x16 或 x8/x8** 或 x8/x4/x4 模式***）

** 当同时使用 PCIEX16_1 和 PCIEX16_2 时，PCIEX16_1 和 PCIEX16_2 将以 x8 模式运行。

*** 当启用 M.2_3 时，PCIEX16_1 将以 x8 模式运行，PCIEX16_2 将以 x4 模式运行。

**** 当同时启用 M.2_2 和 M.2_3 时，PCIEX16_2 将被禁用。

AMD Ryzen™ 8700、8600 和 8400 系列台式机处理器*：

2 个 PCIe 4.0 x16 插槽，采用 Q-Release Slim 技术（仅支持 PCIEx16_1，总带宽为 x8，PCIEx16_2 将被禁用）。AMD

Ryzen™ 8500 和 8300 系列台式机处理器*：

2 个 PCIe 4.0 x16 插槽，采用 Q-Release Slim 技术（仅支持 PCIEx16_1，总带宽为 x4，PCIEx16_2 将被禁用）。AMD

X870E 芯片组：

1 个 PCIe 4.0 x4 插槽，

1 个 PCIe 3.0 x1 插槽

。* 请查看华硕支持网站上的 PCIe 插槽拆分表 (https://www.asus.com/support/FAQ/1037507/)。-

为确保所安装设备的兼容性，请访问 https://www.asus.com/support/ 查看支持的插槽列表。贮存支持 5 个 M.2 插槽和 4 个 SATA 6Gb/s 接口*

AMD Ryzen™ 9000 和 7000 系列台式机处理器***

M.2_1 插槽（M Key），支持 2242/2260/2280 规格（支持 PCIe 5.0 x4 模式）

M.2_2 插槽（M Key），支持 2242/2260/2280 规格（支持 PCIe 5.0 x4 模式）

M.2_3 插槽（M Key），支持 2242/2260/2280 规格（支持 PCIe 5.0 x4 模式）

AMD Ryzen™ 8000 系列台式机处理器

M.2_1 插槽（M Key），支持 2242/2260/2280 规格（支持 PCIe 4.0 x4 模式）

M.2_2 插槽（M Key），不支持 2242/2260/2280 规格

M.2_3 插槽（M Key），支持 2242/2260/2280 规格（不支持）

AMD X870E 芯片组

；DIMM.2_1 插槽（M Key），支持 2230/2242/2260/2280/22110 规格（支持 PCIe 4.0 x4 模式）；

DIMM.2_2 插槽（M Key），支持 2230/2242/2260/2280/22110 规格（支持 PCIe 4.0 x4 模式）；

4 个 SATA 6Gb/s 接口

。** 当 M.2_2 和 M.2_3 同时启用时，PCIEX16_2 将被禁用。

*** 当 M.2_3 启用时，PCIEX16_1 将运行在 x8 模式下，PCIEX16_2 将运行在 x4 模式下，M.2_2 将被禁用。

AMD RAIDXpert2 技术

Ryzen™ 9000 系列处理器：RAID 0/1/5/10

Ryzen™ 8000 系列处理器：RAID 0/1

Ryzen™ 7000 系列处理器：RAID 0/1/10以太网1 个 Realtek 5Gb 以太网卡，

ASUS LANGuard无线和蓝牙Wi-Fi 7*

2x2 Wi-Fi 7 (802.11be)

支持 2.4/5/6GHz 频段**

支持 Wi-Fi 7 320MHz 带宽，最高传输速率可达 6.5Gbps。

蓝牙® v5.4***

*Wi-Fi 功能可能因操作系统而异。

对于 Windows 11，Wi-Fi 7 需要 24H2 或更高版本才能实现全部功能，Windows 11 21H2/22H2/23H2 仅支持 Wi-Fi 6E。

对于 Windows 10，请注意没有可用的驱动程序，详情请参阅 Wi-Fi 芯片组供应商的网站。

** Wi-Fi 6GHz 频段和带宽规定可能因国家/地区而异。

*** 蓝牙®版本可能有所不同，请参阅 Wi-Fi 模块制造商的网站以获取最新规格。USB后置 USB 接口（共 10 个）：

2 个 USB 4.0® (40Gbps) 接口（2 个 USB Type-C®接口）、

6 个 USB 10Gbps 接口（5 个 Type-A 接口 + 1 个 USB Type-C®接口）

、2 个 USB 5Gbps 接口（2 个 Type-A 接口）。

前置 USB 接口（共 10 个）：

1 个 USB 20Gbps 接口（支持 USB Type-C® ，最高支持 60W PD/QC4+ 快充）*、

1 个 USB 20Gbps 接口（支持 USB Type-C® ）、

2 个 USB 5Gbps 接头（支持 4 个额外的 USB 5Gbps 接口）、

2 个 USB 2.0 接头（支持 4 个额外的 USB 2.0 接口）。USB

Type-C®电源输出：最大 5V/3A。

*USB Type-C®电源输出：5/9/15/20V，最大 3A；PPS：3.3–21V，最大 3A。声音的ROG SupremeFX 7.1环绕声高清音频解码器ALC4080*

- 前后耳机输出阻抗检测

- 支持：插孔检测、多流输出、前面板麦克风插孔重定义

- 高品质120 dB信噪比立体声播放输出和110 dB信噪比录音输入

- 前面板支持最高32位/384 kHz播放”

音频特性

- SupremeFX屏蔽技术

- Savitech SV3H712功放

- 镀金音频插孔

- 后置光纤S/PDIF输出端口

- 高品质音频电容

- 音频盖板

* 机箱前面板需配备高清音频模块才能支持7.1环绕声输出。

** 后面板的LINE OUT端口不支持空间音频。如果您想使用空间音频，请确保将音频输出设备连接到机箱前面板的音频插孔，或使用USB音频接口设备。后面板 I/O 端口2 个 USB 4.0® (40Gbps) 端口（2 个 USB Type-C® 端口） 6

个 USB 10Gbps 端口（5 个 Type-A 端口 + 1 个 USB Type-C®端口）

2 个 USB 5Gbps 端口（2 个 Type-A 端口）

1 个 Wi-Fi 模块

1 个 Realtek 5Gb 以太网端口

1 个 PS/2 键盘/鼠标组合端口

2 个镀金音频插孔

1 个光纤 S/PDIF 输出端口

1 个 BIOS FlashBack™ 按钮

1 个 CMOS 清除按钮内部I/O连接器风扇和散热相关：

1 个 4 针 CPU 风扇接口、

1 个 4 针 CPU OPT 风扇接口、

1 个 4 针一体式水泵接口、

2 个 4 针机箱风扇接口、

2 个 4 针全速风扇接口、

1 个 W_PUMP+ 接口、

1 个额外流量风扇接口。

电源相关：

1 个 24 针主电源接口、

2 个 8 针 +12V CPU 电源接口、

1 个 8 针 PCIe 电源接口。

存储相关：

3 个 M.2 插槽（M Key）

、4 个 SATA 6Gb/s 接口

。USB：

2 个 USB 20Gbps 接口（支持 USB Type-C®）、2 个 USB 5Gbps 接口（支持4

个额外的 USB 5Gbps 接口）

、2 个 USB 2.0 接口（支持 4 个额外的 USB 2.0 接口）。其他

：

1 个 80 灯条跳线、

3 个可寻址 Gen2 接口、

1 个 PCIe 模式切换开关、

2 个 BCLK 按钮、

1 个 BIOS 切换按钮

。 x FlexKey 按钮

1 个 前面板音频接头 (F_AUDIO)

1 个 LN2 模式跳线

1 个 暂停开关

12 个 ProbeIt 测量点

1 个 重试按钮

2 个 RSVD 开关

1 个 RSVD_4 接头

1 个 安全启动按钮

1 个 慢速模式开关

1 个 启动按钮

1 个 10-1 针系统面板接头

1 个 热传感器接头特别功能Extreme OC 套件

- FlexKey 按钮

- 液氮模式

- ProbeIt

- ReTry 按钮

- 安全启动按钮

- 启动按钮

- 慢速模式

Extreme Engine Digi+

- SMD 电容

- 超细合金电感

ASUS Q-Design

- M.2 Q-Latch

- M.2 Q-Release

- M.2 Q-Slide

- Q-Release Slim（带 PCIe SafeSlot）

- Q-Antenna

- Q-Code

- Q-Connector

- Q-Dashboard

- Q-DIMM

- Q-LED（CPU [红色]、DRAM [黄色]、VGA [白色]、启动设备 [黄绿色]）

ASUS 散热解决方案

- M.2 散热背板

- M.2 散热片

- VRM 散热片设计

- 金属背板

ASUS EZ DIY

- 背板

- BIOS FlashBack™ 按钮

- 清除 CMOS 按钮

- CPU 插槽保护杆

- ProCool II

- 预装 I/O 挡板

- SafeSlot

- SafeDIMM

Aura Sync

- Addressable Gen2前置面板 USB 20Gbps接口

，支持 Quick Charge 4+ 快充

- 支持：最高 60W 快充和 USB 功率监控*

- 输出：5/9/15/20V 最大 3A，PPS：3.3–21V 最大 3A

- 兼容 PD3.0 和 PPS

* 要支持 60W 快充，请将电源线连接到 8 针 PCIe 电源接口，否则仅支持 27W 快充。软件功能ROG 专属软件

- ROG CPU-Z

- Dolby Atmos

- Internet Security（一年完整版）

ASUS 专属软件

Armoury Crate

- AIDA64 Extreme（一年完整版）

- Aura Creator

- Aura Sync

- Fan Xpert 4（含 AI Cooling II）

- GameFirst

- HWiNFO

ASUS AI Advisor

ASUS DriverHub

ASUS GlideX

USB Wattage Watcher

TurboV Core

WinRAR（40 天免费试用）

Adobe Creative Cloud（免费试用）

UEFI BIOS

AI 超频指南

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash

- ASUS UEFI BIOS EZ Mode

- ASUS MyHotkey

FlexKeyBIOS2 x 256 Mb 闪存 ROM，UEFI AMI BIOS可管理性WOL by PME配件ROG DIMM.2 内存条（带散热片）

1 x ROG DIMM.2 内存条（带散热片

）1 x ROG DIMM.2 专用

M.2 垫片 2 x ROG DIMM.2 专用 M.2 螺丝包

额外散热套件

1 x ROG 内存风扇套件

其他配件

1 x ASUS WiFi Q 天线

1 x Q 连接器

3 x M.2 Q 滑轨

3 x M.2 橡胶垫

1 x ROG 贴纸

1 x ROG 感谢卡

1 x ROG 开瓶器

安装介质

1 x 包含实用程序和驱动程序的 U 盘

文档

1 x 快速入门指南操作系统Windows 11（22H2 及更高版本）外形尺寸ATX规格

12英寸 x 9.6英寸（30.5厘米 x 24.4厘米）
