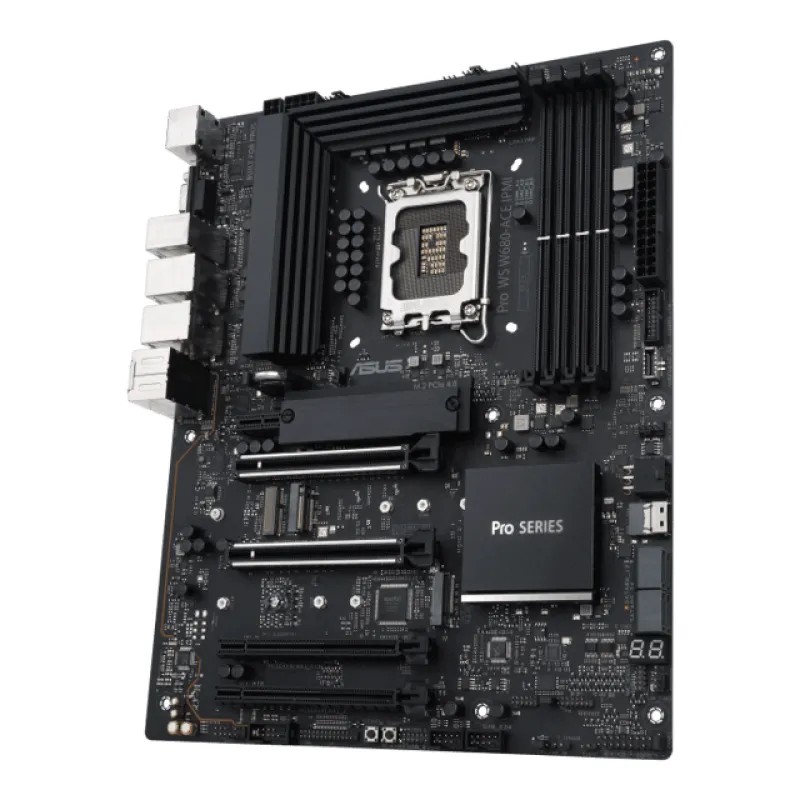

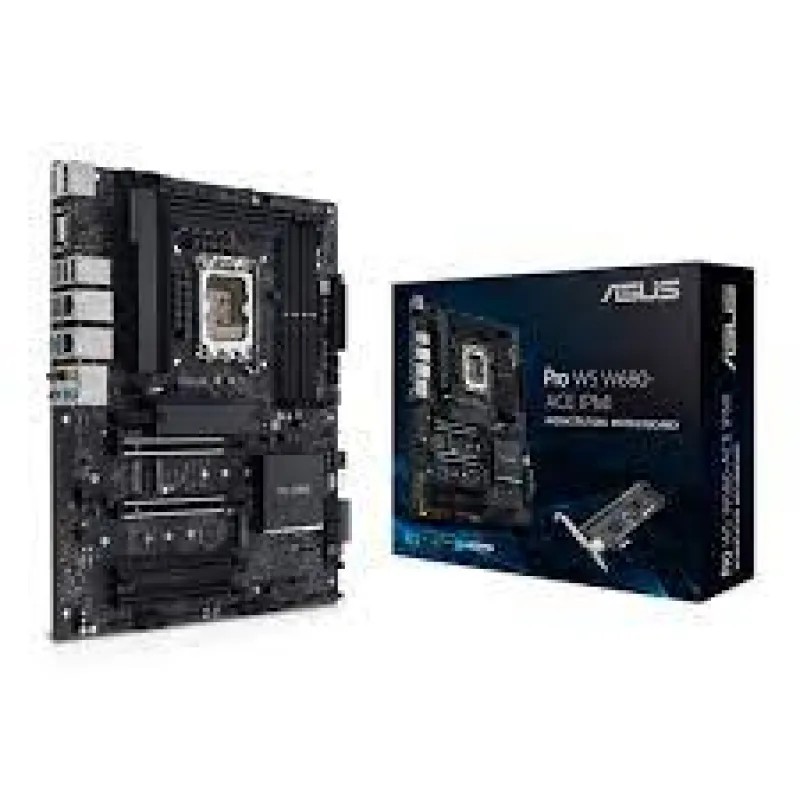

Intel® W680 (LGA 1700) ATX 主機板、PCIe® 5.0、DDR5、Advanced AI PC ready、IPMI 擴充卡、雙 Intel® 2.5 Gb 乙太網路、PCIe 4.0 M.2、USB 3.2 Gen 2x2 前面板連接器、SlimSAS、SATA 6 Gbps、HDMI®、DisplayPort 和 VGAIntel® LGA 1700 插槽：支援第 13 代 Intel® Core™ 處理器以及第 12 代 Intel® Core™、Pentium® Gold 及 Celeron® 處理器搭售 IPMI 擴充卡：配備 BMC 晶片專用的乙太網路控制器，提供 IPMI 架構所需的智慧化功能增強型電源解決方案：DrMOS 功率級、ProCool 連接器、合金電感和長效電容，可穩定供電新世代連線功能：雙 PCIe 5.0 SafeSlots、雙 PCIe 3.0 插槽、三個 M.2 PCIe 4.0、SlimSAS、雙 Intel® 2.5Gb 乙太網路、前面板 USB 3.2 Gen2x2 Type-C®、支援 Thunderbolt™ 4 接頭、TPM 接頭、LPT 接頭全方位散熱：大型 VRM 散熱器、M.2 散熱器、混合風扇接頭和 Fan Xpert 4進階安全管理：USB 連接埠管理、軟體黑名單，以及透過 ASUS Control Center Express 進行的 Regedit 啟用/停用控制可靠的穩定性：經過全天候運作測試，經驗證具有廣泛的相容性，並配備 SafeSlot 和 SafeDIMM，可提高耐用性型號Pro WS W680-ACE IPMI

News & Updates2024/08/12: The new BIOS with Intel microcode (0x129) enhancing the stability of Intel Core 13th and 14th Gen desktop processors is now available. Please visit support site for the latest BIOS updates.CPUIntel® Socket LGA1700 for Intel® Core™ 14th & 13th Gen Processors, Intel® Core™ 12th Gen, Pentium® Gold and Celeron® Processors*

* Refer to www.asus.com for CPU support list.ChipsetIntel® W680 ChipsetMemory4 x DIMM, Max. 192GB, DDR5  ECC and Non-ECC Un-buffered Memory*

Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)

OptiMem II

* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/

* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.Graphics1 x DisplayPort**

1 x HDMI® port***

1 x VGA port

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.

**Supports max. 8K@60Hz as specified in DisplayPort 1.4.

***Supports 4K@60Hz as specified in HDMI 2.1.  Expansion SlotsIntel®   14th  13th & 12th Gen Processors*

- 2 x PCIe 5.0 x16 slots (support x16 or x8 / x8 mode)

Intel® W680 Chipset

- 2 x PCIe 3.0 x16 slots (supports x4 mode)

- 1 x PCIe 3.0 x1 slot

* Please check the PCIe bifurcation table at the support site (https://www.asus.com/support/FAQ/1037507/).StorageTotal supports 3 x M.2 slots and 8 x SATA 6Gb/s ports*

Intel®  14th 13th & 12th Gen Processors

- M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

Intel® W680 Chipset**

- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

- M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

- 4 x SATA 6Gb/s ports

- 1 x SlimSAS Slot Support SlimSAS NVMe device (supports PCIe 4.0 x4 mode and up to 4 SATA devices)***

* Intel® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10.

** Intel® Rapid Storage Technology supports Intel® Optane Memory H Series on PCH attached M.2 slots.

*** SlimSAS slot can support up to 4 SATA devices via a transfer cable. the cable is purchased separately.Ethernet2 x Intel® 2.5Gb Ethernet

ASUS LANGuardWireless & BluetoothM.2 slot only (Key E, CNVi & PCIe)*

*Wi-Fi module is sold separately.USBRear USB (Total 8 ports)

- 2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C®)

- 4 x USB 3.2 Gen 1 ports (4 x Type-A)

- 2 x USB 2.0 ports (2 x Type-A)

Front USB (Total 7 ports)

- 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)

- 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports

- 2 x USB 2.0 headers support additional 4 USB 2.0 portsAudioRealtek 7.1 Surround Sound High Definition Audio CODEC

- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

- Supports up to 24-Bit/192 kHz playback"

Audio Features

- Audio Shielding

- Premium audio capacitors

- Dedicated audio PCB layers

- Unique de-pop circuitBack Panel I/O Ports-2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C®)

-4 x USB 3.2 Gen 1 ports (4 x Type-A)

-2 x USB 2.0 ports (2 x Type-A)

-1 x DisplayPort

-1 x HDMI® port

-1 x VGA port

-2 x Intel® 2.5Gb Ethernet ports

-5 x Audio jacks

-1 x BIOS FlashbackTM buttonInternal I/O ConnectorsFan and Cooling related

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin W_PUMP+ header

3 x 4-pin Chassis Fan headers

Power related

1 x 24-pin Main Power connector

1 x 8-pin +12V Power connector

1 x 4-pin +12V Power connector

1 x 6-pin PCIe Power connector

Storage related

3 x M.2 slots (Key M)

4 x SATA 6Gb/s ports

1 x SlimSAS port

USB

1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )

1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports

2 x USB 2.0 headers support 4 additional USB 2.0 ports

Miscellaneous

1 x LPT header

1 x T-sensor

1 x Clear CMOS header

1 x COM Port header

1 x BMC Header

1 x Front Panel Audio header (AAFP)

1 x Start button

1 x Flexkey button

1 x SPI TPM header (14-1pin)

1 x  20-3 pin System Panel header with Chassis intrude function

1 x M.2 slot (Key E)

1 x LPT_P80 Switch

1 x Thunderbolt™  headerSpecial FeaturesASUS 5X PROTECTION III

- DIGI+ VRM (- Digital power design with DrMOS)

- ESD Guards

- LANGuard

- Overvoltage Protection

- SafeSlot

- Stainless-Steel Back I/O

ASUS Q-Design

- Q-Code

- M.2 Q-Latch

- Q-Connector

- Q-DIMM

- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

- Q-Slot

ASUS Thermal Solution

- M.2 heatsink

- VRM heatsink design

ASUS EZ DIY

- CPU Socket lever protector

- SafeDIMM

- SafeSlot

- BIOS FlashBack™ button

- BIOS FlashBack™ LED

Bespoke Motherboard Design & Business Focused Features

- 24/7 ReliabilitySoftware FeaturesIntel® vPro support

ASUS Exclusive Software

Armoury Crate

- Fan Xpert 4

- Power Saving

ASUS CPU-Z

Adobe Creative Cloud (Free Trial)

Norton 360 Deluxe (60 Days Free Trial)

WinRAR

IT Management software supported

- ASUS Control Center Express(ACCE)

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

FlexKeyBIOS256 Mb Flash ROM, UEFI AMI BIOSManageabilityWOL by PME, PXEAccessoriesCables

2 x SATA 6Gb/s cables

Miscellaneous

1 x Q-connector

1 x M.2 Rubber Packages

2 x Screw package for M.2 SSD

1 x Screw package for M.2 Key E

1 x I/O Shield

IPMI Expansion Card and related accessories

1 x IPMI expansion card

1 x BMC cable

1 x Power On/Off cable

1 x Reset cable

1 x USB 2.0 cable

1 x IPMI Expansion Card user guide

Documentation

1 x User guide

1 x ACC Express Activation Key CardOperating SystemWindows® 11, Windows® 10 64-bitForm FactorATX Form Factor

12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )WORKSTATION 主機板ASUS Pro Workstation 主機板專為 AI 訓練、深度學習、動畫、3D 渲染或媒體製作而設計。Pro Workstation 主機板配備可擴充的顯示卡與儲存裝置、優異的連線能力以及出色的整體效能與可靠性，是創意專業人士的理想解決方案。每張主機板皆包含集中式管理軟體，因此對於 IT 管理員而言也是高效率且經濟實惠的選擇。

1 MOS-W 散熱器

2 1 x PCIe 3.0 x1

3 2 x PCIe 5.0 x16

x16/x0

x8/x8

- ASUS SafeSlot

4 2 x PCIe 3.0 x16 (x4 模式)

5 LPT 接頭6 MOS-N 散熱器

7 4 DIMM，最大 192GB，DDR5 4800 ECC 和非 ECC U-DIMM 支援 ASUS SafeDimm

8 Intel® Socket LGA1700，適用於第 13 代

Intel® Core™ 處理器、第 12 代

Intel® Core™、Pentium® Gold 及 Celeron® 處理器

9 USB 3.2 Gen 1 接頭

10 USB 3.2 Gen 2x2 Type-C® 連接器

11 3 x M.2 PCIe 4.0 x4 模式

12 1 x 6-pin PCIe 電源連接器

13 1 x SlimSAS

支援 PCIe 4.0/SATA 模式

14 Intel® W680 晶片組

15 PCH 散熱器

16 4 x SATA 3.0 連接埠

17 BMC 接頭

18 2 x USB 2.0 接頭

19 Thunderbolt 接頭影片編輯3D CAD 和渲染IT 管理超強後置 IO這款主機板配備四個 USB 3.2 Gen 1 連接器、一個正反可逆的 USB Type-C 連接器和前面板連接器，可提供額外的 USB 擴充。

DisplayPort

2 x USB 2.0

Intel® 2.5GbE

8 聲道音訊

HDMI®

VGA

4 x USB 3.2 Gen 1

2 x USB 3.2 Gen 2

(1 x Type-A、1 x Type-C)

BIOS FlashBackTM 按鈕

支援 ECC 記憶體專為需要出色性能、可靠性和增強安全性的創意專業人士而設計，ASUS Pro WS W680-ACE 主機板配備最新的第 13 代 和第 12 代 Intel 處理器，適用於長時間開機的使用情境，並支援 ECC 記憶體，提供自動檢測和修正資料崩潰，減少系統崩潰的機會，以確保工作站的穩定性。

BMC 遠端管理ASUS IPMI 擴充卡配備專用乙太網路控制器，連接到 BMC (基板管理控制器) 晶片，提供其 IPMI 架構所需的智慧化功能。管理員可以透過遠端連線 BMC，進行修正措施，例如重置或重新啟動系統。

VGA

8 x DC/PWM 風扇接頭

面板接頭

T-Sensor

BMC 接頭

USB 2.0 接頭

Realtek 1G LAN

內部 VGA 接頭

ASPEED AST2600A3-GP

6-pin PCIe 電源連接器

PSU SMBus 連接器

雙 2.5G 乙太網路透過內建雙乙太網路連接埠強化連線能力。Intel 2.5G 乙太網路以 2.5 倍的頻寬，進一步提升您的傳統 LAN 連線。使用現有的乙太網路線，即可體驗更快的檔案傳輸速度，立即串流播放高解析度影片。

ASUS Control Center Express智慧 IT 管理帶來最佳業務績效。ASUS Control Center Express 是一款操作直覺且安全的軟體，可透過全面控制公司內的所有系統，簡化 IT 作業並提高工作生產力。此外，ASUS Control Center Express 與超過 100 款 ASUS 主機板相容，為您提供更大的升級靈活性和更少的相容性問題。進一步瞭解快速安裝輕鬆移轉相容於 ASUS 主機板

支援多重 GPU兩個 PCIe 5.0 x16 插槽提供靈活的系統配置和擴充能力，同時支援 NVIDIA® Quadro®，以增強建模、模擬和渲染應用程式的效能。

三個 M.2 插槽三個 M.2 插槽支援 PCIe 4.0，提供高達 64 Gbps 的資料傳輸速度和靈活的 M.2 介面。RAID 0/1/5/10 配置能保護資料，並增加整個系統的容錯率，提供更高的儲存容量和更好的 SSD 性能。

散熱解決方案VRM 散熱器大尺寸高質量散熱器提供涵蓋 VRM 與電感器區域的廣大面積，可改善散熱效果。PCH 散熱器更大的晶片組散熱器表面積可發揮最大效能和散熱效果。M.2 散熱器M.2 插槽配備專用散熱器，使 M.2 SSD 維持在最佳運作溫度，以確保穩定的效能和可靠性。

Q-Latch創新的 Q-Latch 讓使用者無需特殊工具即可輕鬆安裝或取下 M.2 SSD。其設計採用簡單的鎖定機制以固定硬碟，並免除傳統的螺絲。

SafeSlot 和 SafeDIMMPCIe 5.0 的速度比 PCIe 4.0 快 2 倍，因此我們針對更快的 SafeSlot 調整 SMT 製程，以確保最高的資料傳輸速度。SafeSlot 是附加至 PCIe 插槽的強化金屬護套，可維持板卡安裝的牢固性。同時，在特定的 ASUS 主機板上，堅固的 ASUS SafeDIMM 護套可支撐並保護記憶體模組，讓使用者快速、準確且有信心地插入模組。

全天候的可靠性Pro WS W680-ACE 主機板針對不間斷運作進行了最佳化，經測試可在高達 45°C 的溫度和 80% 的濕度下運作，確保能應對各種作業環境。

堅實的相容性認證ASUS Pro WS W680-ACE 主機板已進行了大規模測試，與超過 1,000 個組件和裝置相容。每個新的華碩主機板型號都經過至少 8,000 小時的嚴格測試，您可以 100% 相信它適合所有環境和應用。

DDR5 相容性領先業界的 DDR5 記憶體相容性，提供最佳彈性與保證。相容裝置可相容於多款 CPU、記憶體模組和顯示卡等。驗證時數最新組件通過層層測試把關，以確保可靠性、相容性和安全性。
